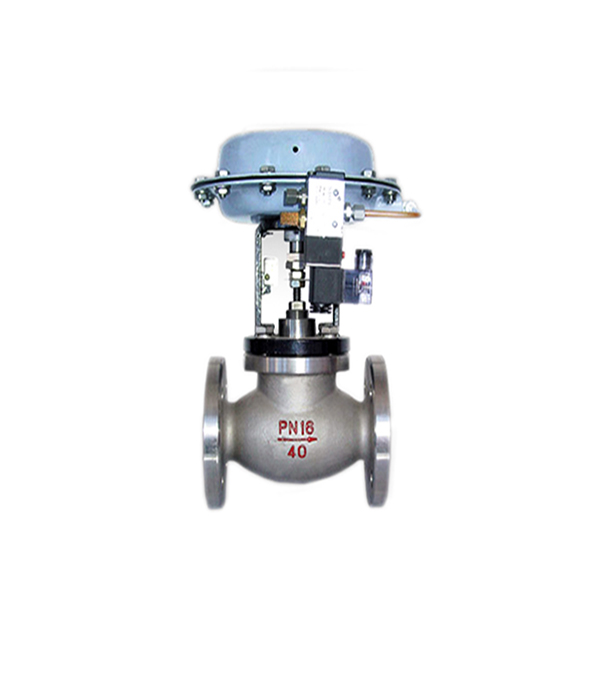

气动薄膜切断阀

发布时间：2017-04-27 08:56:09 浏览次数：

产品特点
薄膜机构   紧急切断        喷塑工艺   外观精美
多种结构   应用广泛        特殊密封   动作灵敏
产品概述
该阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
产品特点
1.切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。
2.阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
3.阀内件密封部分有严密型(堆焊硬质合金)和软密封(软质材料)两种，关闭时密封性能优良。
4.平衡型阀内件，提高了切断阀的许用压差。
5.波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
6.活塞式执行机构，操作力大，使用压差大。
主要零部件材料
阀体、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZGOCr18Ni12M02Ti
阀芯、阀座：1Cr18Ni9Ti、OCr18Ni12M02Ti、1Cr18Ni9Ti、堆焊司太莱合金
套筒、阀塞：1Cr18Ni9Ti、OCr18Ni12M02Ti、1Cr18Ni9Ti、堆焊司太菜合金
填料：聚四氟乙烯、柔性石墨             波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn                          阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件)：增强聚四氟乙烯      波纹管：1Cr18Ni9Ti
