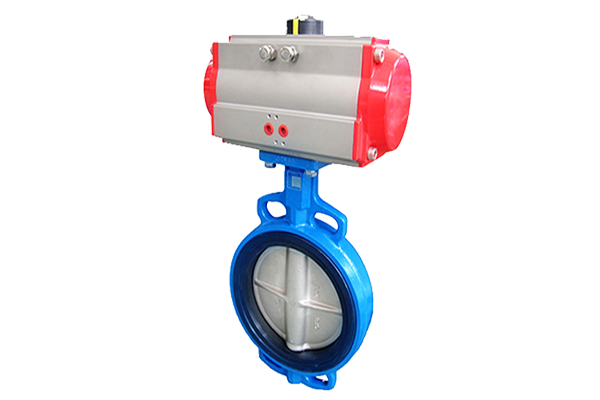

气动蝶阀(调节型/开关型)


产品特点
SANO技术    性能稳定       气缸操作     开启灵活
独特设计       多种选择       耐磨耐腐     应用广泛
产品概述
       气动蝶阀由蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
技术参数
公称通径：15~1000mm
公称压力：PN1.6MPa
连接形式：法兰式按JB78-59、JB79-59
填    料:V型聚四氟乙烯,石棉编织，柔性石墨
材    料：WCB、HT200、ZG25I、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti、CF8、CF8M衬四氟乙烯
温度范围：常温-20℃~+200℃、中温+200℃～＋450℃
阀芯型式：阀板
流量特性：直线性或等百分比持性
材    料：1 Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），橡胶，金属阀座
阀杆材料：不锈钢，衬四氟乙烯
可调比：100：1
气缸形式：单缸式或双缸式
气缸工作压力：0.4~0.7MPa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L
电磁阀电源：220VAC，24VDC
