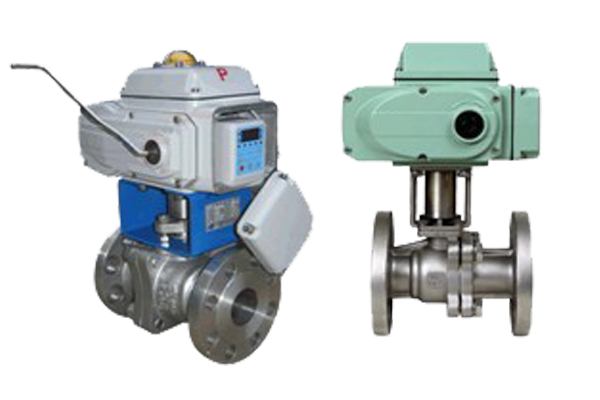

电动调节球阀

发布时间:2017-04-27 11:24:50             浏览次数:





产品特点
直通阀体     超大流量           超净流体     理想选择
特殊工艺     避免泄漏           电动机构     性能稳定
应用范围
       电动球阀采用一体化结构,与DTR电动执行机构相配,有输入控制信号(4~20mADC或1-5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
技术参数
结构原理:直通铸造阀、台湾三片式球阀、超短型对夹式球阀
公称通径:15-300mm
公称压力:PN1.6、4.0、6.4MPa
阀体材料:HT200、ZG25、ZG1Cr18Ni9Ti、WCB、CF8、CF8M 、ZG0Cr18i12Mo2、衬制聚四氟乙烯
上阀盖:  常温型:-20℃—+120℃   散热型:-40℃—+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯填料,柔性石墨等
阀芯形式:O型阀芯
流量特性:快开型
阀芯材料:1Cr18Ni9Ti、0Cr17Ni12Mo2 衬聚四氟乙烯
密封面材料:聚四氟乙烯、PPL、硬密封

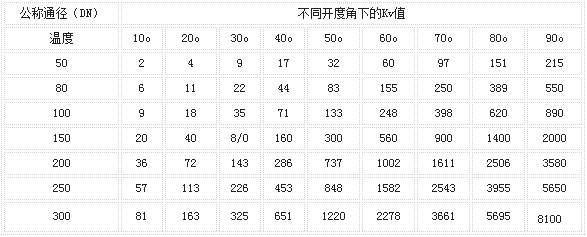

流量特性表
执行机构
类型:可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。

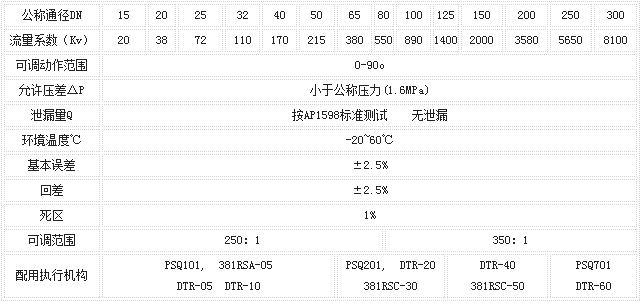

规格参数

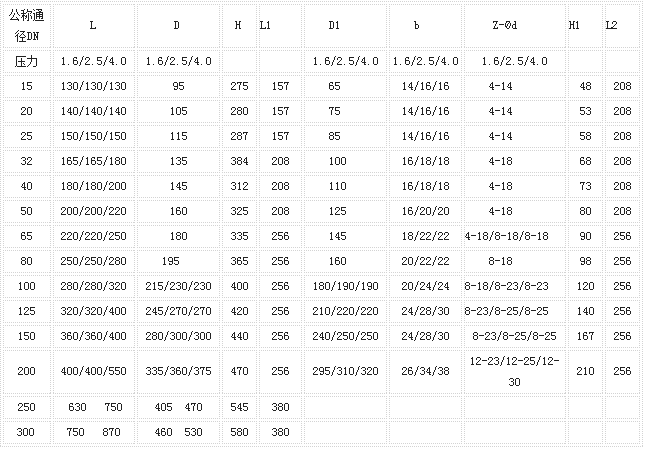

ZAJQ941型电动球阀外形尺寸

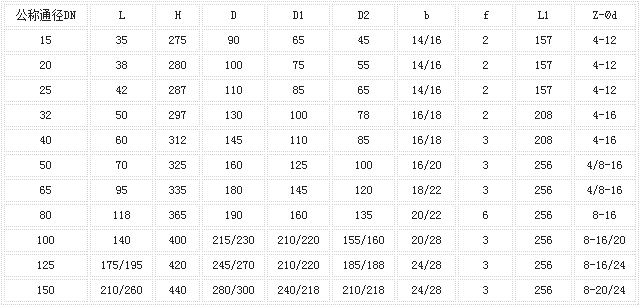

超短型电动对夹式球阀外形尺寸
注:表中数据XX/XX表示压力:1.6MPa/2.5MPa
三片式电动丝扣球阀外形尺寸

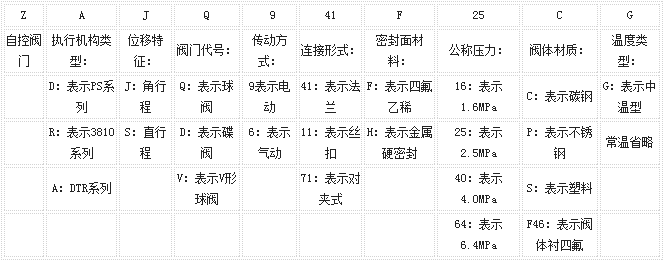

 型号编制说明

订货须知

1.产品型号与名称              2.公称通径DN(mm)       3.公称压力
4.流量特性                     5.阀体材质              6.额定流量系数
7.介质种类和温度范围           8.阀前后压力(压差)     9. 电源电压和控制信号
10.其它特殊要求
