先导式电磁阀与直动式电磁阀的不同？

发布时间：2017-04-27 10:10:44             文章来源：            浏览次数：

分享：

        电磁阀是用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用。

        电磁阀从原理上可以分为先导式电磁阀和直动式电磁阀、分步直动式电磁阀三种。它们都可以应用于液压和气动的工况，它们最大的区别就是工作原理。

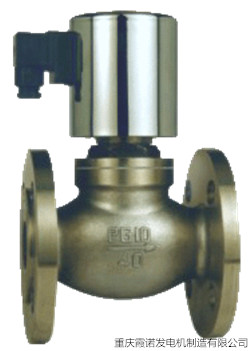

1、先导式电磁阀工作原理

         先导式电磁阀在通电时，电磁力会把先导孔打开，这样使电磁阀中的上腔室压力迅速降下，在关电磁阀闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

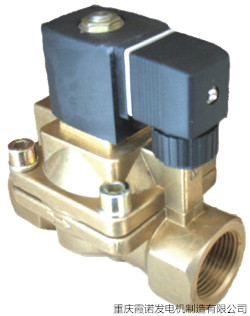

2、直动式电磁阀工作原理

        通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

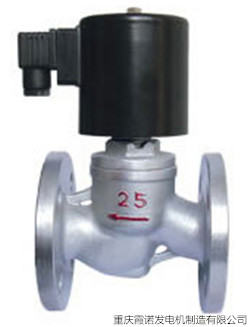

3、分步直动式电磁阀工作原理

        它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

        从电磁阀的工作原理来看，先导式比直动式能够承受更大的压力。而且直动式电磁阀相比较先导式电磁阀的启动速度快，若选择用于快速切断的，建议采购直动式电磁阀。因为先导式电磁阀是通电后小阀先开启，主阀后开，直动式电磁阀则是主阀直接打开。

        电磁阀选型主要应该依次遵循安全性，可靠性，适用性，经济性四大原则；其次是根据六个方面的现场工况（即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求）来选择合适的电磁阀。
